Time Temp XXL IV-11

Time Temp XXL mit 4 x IV-11 und 1 x IV-1 Röhren

Nach einigen Anfragen biete ich nun den Bausatz Time Temp IV-3 / IV-6 eine Variante mit den größten VFD Röhren an.

Nach dem Motto " never change a running system "



Die Maße der Uhr 186 mm x 63,7mm x 33 mm, gemessen ohne Röhren.

Die Röhren haben eine Höhe, ohne Drähte, von 57mm und Durchmesser 22mm





Hier mal ein Echtholzsockel, rustikal von Paff Design Andreas Kugel

Es gibt die auch in schlichter Form

Beim Holzgehäuse die Taster unten, Lötseite einlöten. So kann dann die Uhrzeit von der Bodenplatte eingestellt werden



Der Grundbausatz mit 4 stell. Uhrzeitanzeige und Wechsel nach 10 Sekunden für 3 Sekunden Temperaturanzeige und Dimmer

Bei der Uhrzeitanzeige blinkt der Punkt der IV-1 im Sekundentakt. Bei Temperaturanzeige ist der Punkt aus. Falls der Wecker aktiviert ist leuchtet der Strich

Blaue Led Beleuchtung unterhalb der IV-11 Röhren. Wer das nicht mag, einfach die Led´s nicht einlöten, oder den Widerstand R7 weg lassen.

( Falls das mit der Temperatur nicht gewünscht, dann einfach ohne den steckbaren Sensor in Betrieb nehmen )



Hier die Grundplatine, Grundbausatz. Es ist vieles über Module gelöst, also nur noch wenig Bauteile löten.



Der Grundbausatz bestehend aus.

4 x IV-11 und 1 x IV-1 Röhren, Dimmer Modul zur Nachtabsenkung ( einstellbar ) senkt die Spannung um 12 bzw. 15 Volt, Röhrenschonung

DS18B20 Präzisionssensor Temperatur über Anschlußkabel

Steuerplatine 166mm x 74mm und Röhrenplatine, blau, 2 seitig HAL bleifrei mit Lötstopp und Beschriftung.  Diese beiden Platinen sind in einem Abstand von 15mm übereinander mit Stiftleisten auf Buchsenleisten steckbar

Spannungsversorgung, CE Steckernetzteil micro USB 5 Volt 0,85A - 1,0A

Gehäuse, Acryl oben transparent unten schwarz glänzend 186mm x 93,7mm gelasert. Schrauben, Muttern und Abstandsbolzen 12,00€

Der kpl. Grundbausatz alle Bautiele, VFD Röhren und  USB Netzteil 68,00€



Erweiterung LCD FM Radio

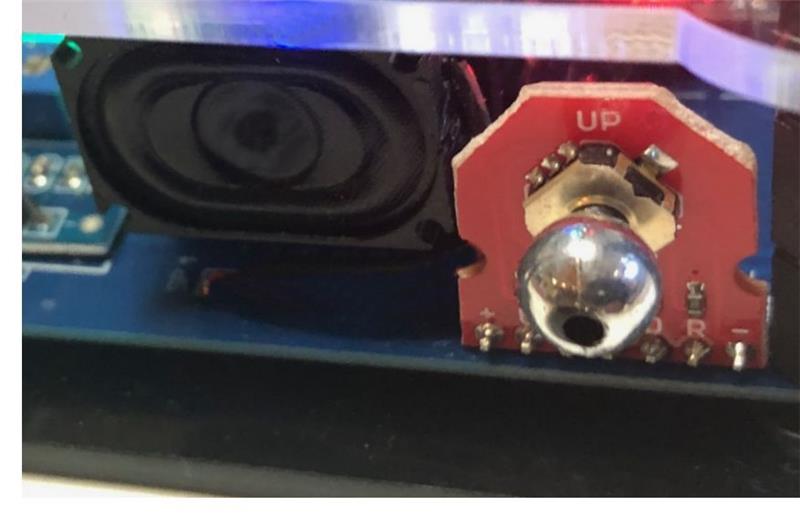

Das Radio wird gesteuert über einen mini Joystick, 5way switch auf der linken Seite

Durch Druck auf den SW, Sendersuchlauf, Tasten nach oben und unten, sowie nach vorne und nach hinten Programmwahl und Lautstärke + / -

Während der Einstellung oder auch beim Einschalten über den 3 Wege Schiebeschalter ist das LCD Display für einige Sekunden blau beleuchtet.

Ein 3 Watt Verstärkermodul versorgt die beiden kleinen Lautsprecher.

Erweiterung Fm Radio alle Bautiele incl. USB Netzteil 5 Volt 2A 26,00€



Erweiterung Wecker

Der Wecker wird eingestellt über 2 Taster auf der rechten Seite. Der 3 Wege Schiebeschalter aktiviert dann den Wecker.

Ist der Wecker aktiviert leuchtet bei der IV-1 der Bindestrich. Der Punkt blinkt weiter

Das eingestellte Radioprogramm wird beim Wecken aktiviert und dauert 1 Minute.

Erweiterung Wecker, alle Bauteile 8,00€ ( Voraussetzung ist die Erweiterung Fm Modul )



Erweiterung Funk Temperatur mit NTC Außensensor

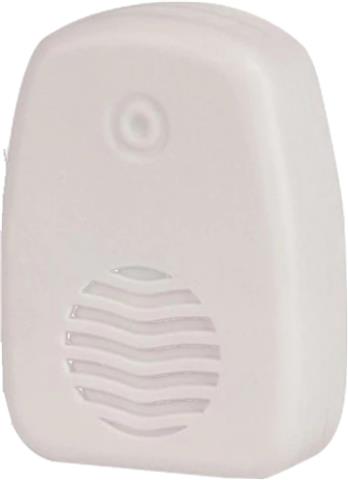

Der kleine Sender im Gehäuse wird innen am Fensterrahmen angebracht, so gibt es keine Probleme mit Sonnenseinstrahlung und Feuchtigkeit

Der wasserfeste NTC Sensor ist außen. Das dünne Kabel wird durch die Gummis, Fenster und Fensterrahmen geführt, ohne Bohrung im Fensterrahmen



       Sender                           Empfänger

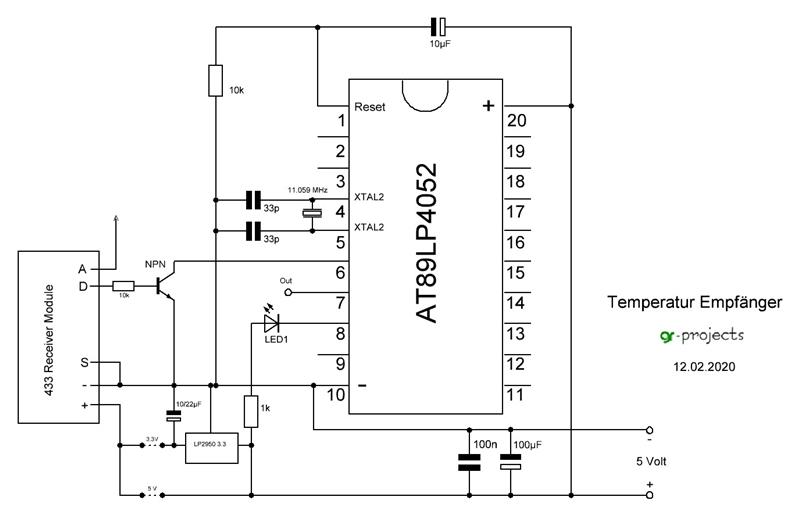

Der 433 Empfänger, im kleinen schwarzen Gehäuse wird verbunden mit den Anschlüssen der Grundplatine über Kabelverbindung.

Erweiterung Funktemperatur, alle Bauteile 32,00€

Die Aufbauanleitung, hier
