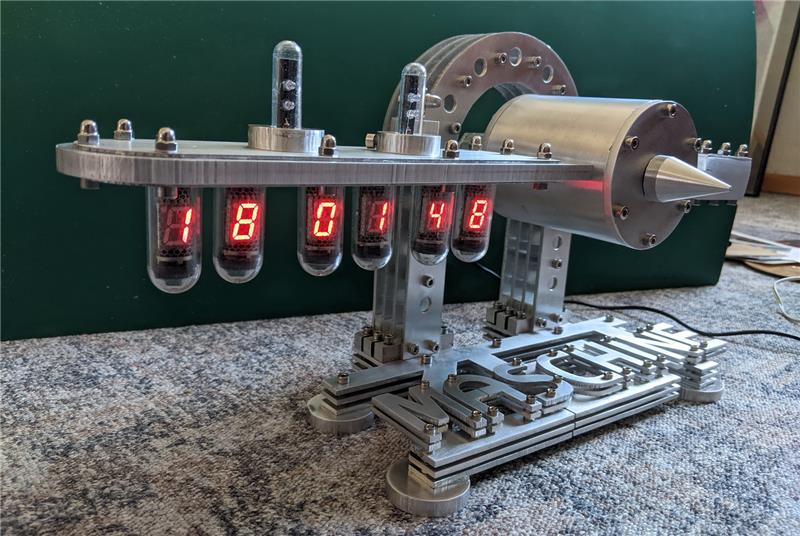

IV-21 Retro Nixie VFD Uhr von Roland aus Oberkirch, Baden Württemberg.

Ich habe die Leiterplatte in zwei Teile gesägt (Steuerung und Anzeige getrennt). Aus Platzgründen und auch um die Steuerleitungen mit einer Umschaltung zu versehen, dadurch kann die Anzeige an der Achse (runder  Zylinder zwischen Display und DCF Empfänger wo auch die Steuerung untergebracht ist) gedreht werden und zeigt dennoch korrekt an.

Tolle Sache.





IV-21 Uhr von Rudi aus München

Japanische Version der IV 21



Retro VFD Nixie Uhr mit Thermometer von Christian aus Gemünden



4 X Acrylzylinder mit 22 mm ( Stunden ) und 2X Acrylzylinder mit 16 mm ( Sekunden ) etwas versetzt Kingbright KCSA39-105 rot  7-Segment LED Anzeige SMD (12 mm x 9 mm).

Das Gehäuse ein altes MP3 Player Klavierlack Hochglanz.



IV-11 / IV 6 Thermometer mit IV-21 Uhr von Frank aus Aue

Eine echt tolle Kombination.

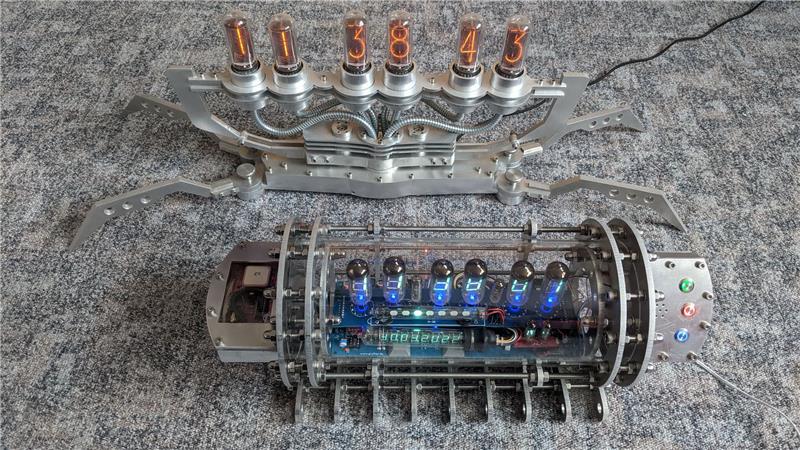

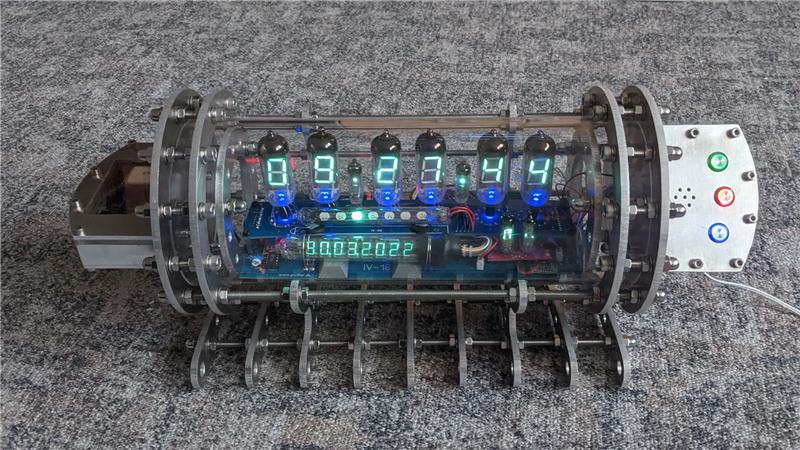

IV-11 DCF melody von Roland aus Oberkirch







Ist super geworden, ich denke Roland ist Metallbauer.



IV-11 DCF melody von Patrick



Das ist doch mal was !



IV-21 Uhr von Christian aus Gemünden

Hier im Acryl Fotowürfel, tolle Idee.

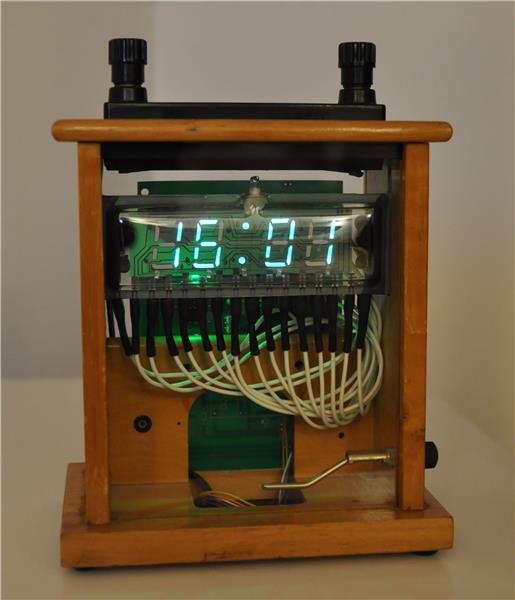

IVL1-7/5 Wecker von Florian aus Arnsberg

Hier im alten Messgerätgehäuse welches es früher mal in der Schule gab.

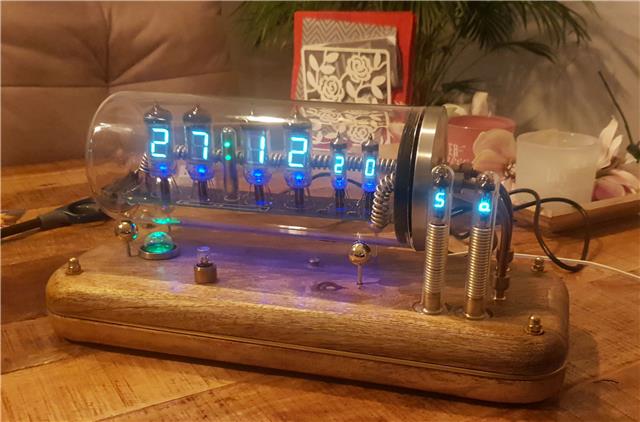

 IV-11 DCF melody von Oliver aus Essen

Das ist mal ein schickes Teil geworden.





IV-11 DCF, GPS, melody von Florian aus Arnsberg



IV-11 / IV-6 Thermometer



Time Temp IV-6 von Ralf aus Vechta.

Der Massivholzsockel ist von Andreas. https://modified.paff-design.de/Uhren/Roehrenuhr:::10_11.html





IV-11 DCF melody von Andreas Jark





IV-11 DCF melody von Klaus Baumann

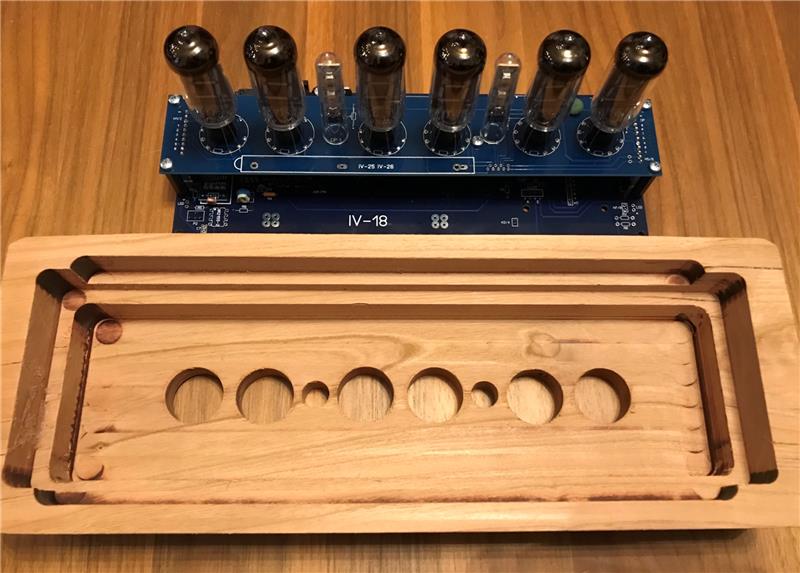

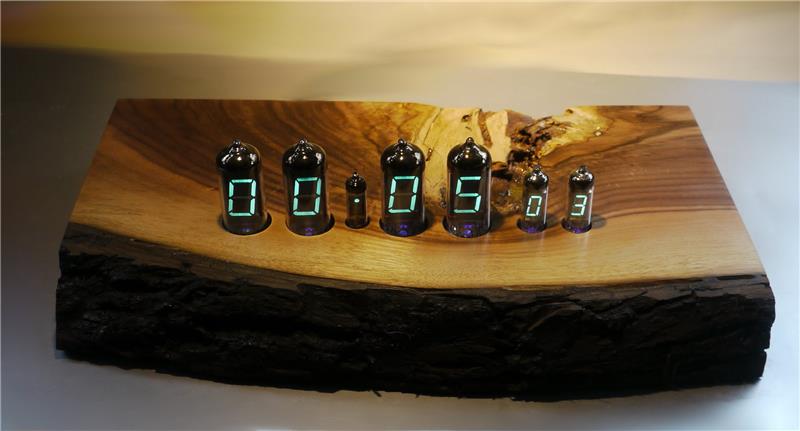

Die neue IV-11 DCF Uhr im Echtholzgehäuse.



IV-3 Time Temp von Carsten Schultz

Die Uhr im alten Kompassgehäuse.



IV-11 Thermometer von Thomas Hedicke



Montiert auf einem Umschalter von einer alten Drehbank. Der schaltet über ein bistabiles Relais die Eingänge um.







IV-3 Time Temp von Thomas Fiedler



Time Temp im Steampunk Look





VFD Projekte von Marcel Croese NL

Demnächst steht da noch, auf der Hammondorgel, eine IV-11 melody



Eine hochinteressante Sache von Dietmar Votzi !



Der Stirlingmotor fungiert als Pendel. Es soll der Eindruck vermittelt werden, dass der Stirlingmotor Pendel und Antrieb

zugleich ist - "der  Motor generiert den Strom, der bei der Zündkerze den Druck für die VFD Röhren erzeugt".

Für die Heizung des Stirlingmotors habe ich eine Heizfolie mit 5 Volt und 1,5  Watt verwendet. Die 5 Volt erzeugt ein Konverter

LM2596S den ich an C2 angeschlossen habe.

Mit dem Wasserhahn kann ich die blaue LED  Beleuchtung ein und ausschalten.

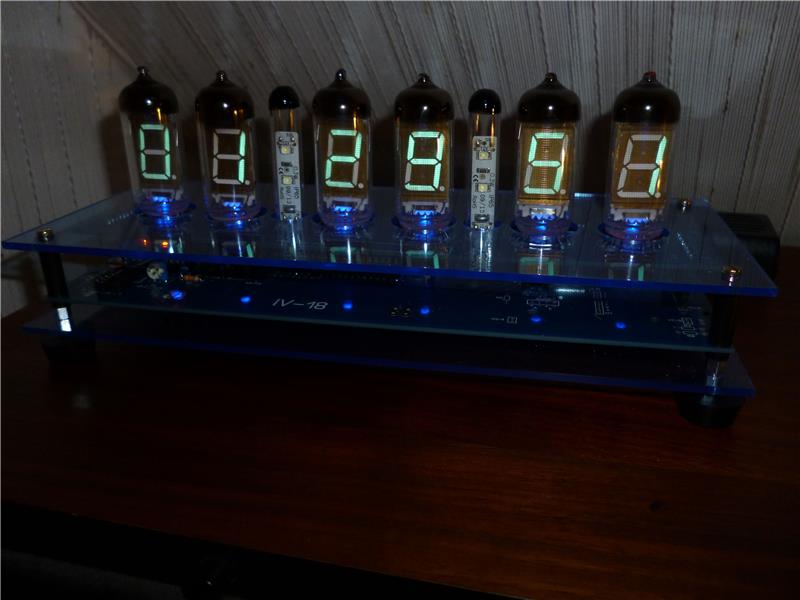

Mal wieder ein unikates Massivholz Gehäuse von Andreas





Leuchtenprojekt mit IVL2-7/5 Uhr von Reinhard Moser aus Nürnberg.

Die IVL2-7/5 als Treppenhausbeleuchtung

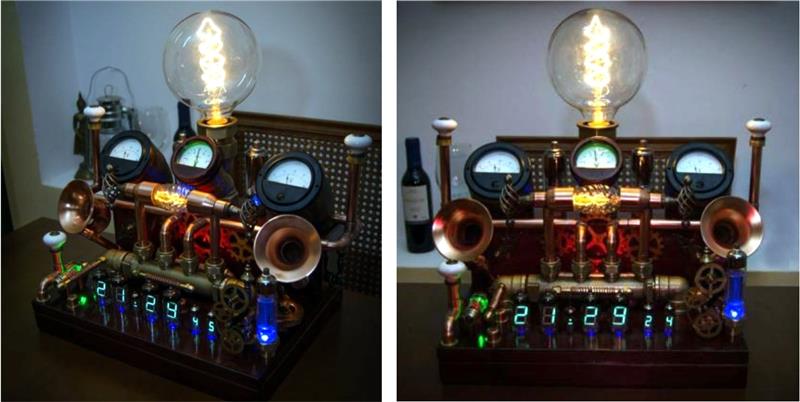

Steampunk "TIMELAMP" Projekt mit IV-11 melody von Andreas.







Weitere Bilder und Infos seht ihr hier, es lohnt sich.

http://salon.clockworker.de/forum/topics/timelamp-aus-dem-labor-von-bielenstein

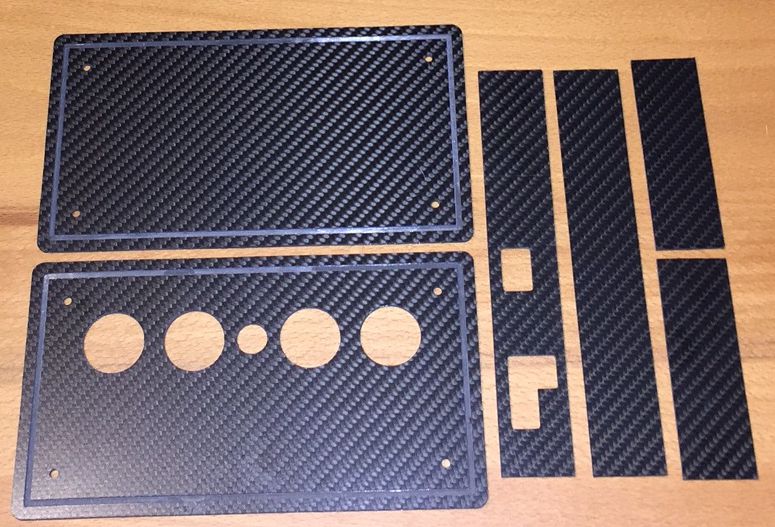

CFK Gehäuse von Thomas Winkler.

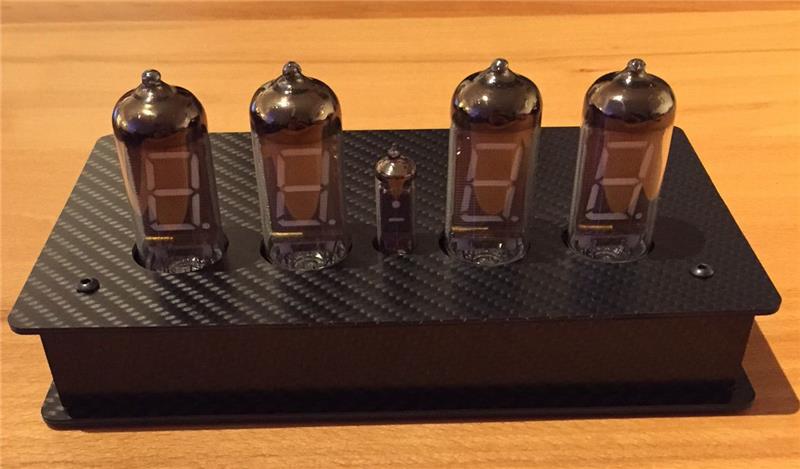

Das Gehäuse mit schwarzen Schrauben und 2 mm Echt-CFK. Zusammengehalten durch Druck der beiden Schrauben.

Die Seitenwände werden einfach in die 1,2 mm tiefen Nuten gesteckt und verschraubt.

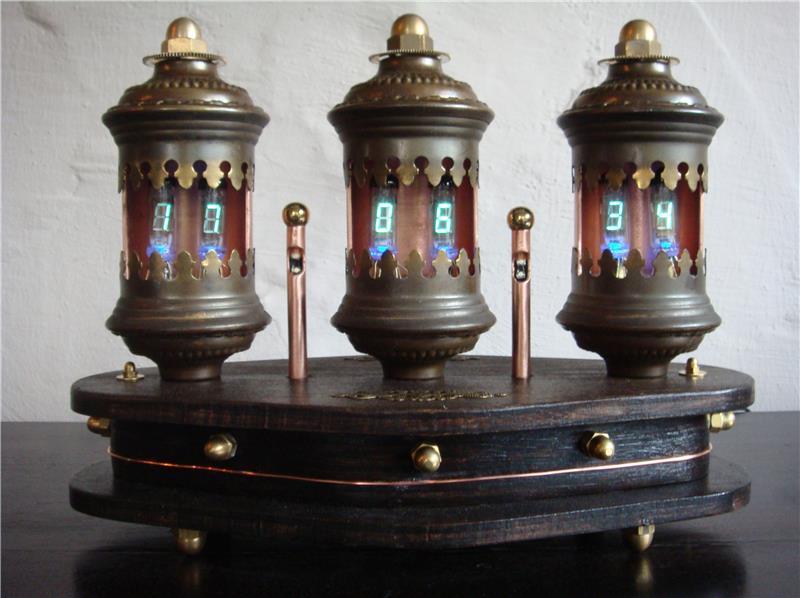

Steampunk IV6 - 3A Uhr von Andree aus Bürstadt    http://www.kupferkeller.de/





Die IVL2-7/5 mini VFD  Sanduhr von Jochen Enderlein   http://www.steampunk-design.com





Ein sehenswertes Kupferprojekt von Andree aus Bürstadt    http://www.kupferkeller.de/















Falls jemand Interesse hat, bitte direkt bei Andreas Kugel anfragen. info@paff-design.de

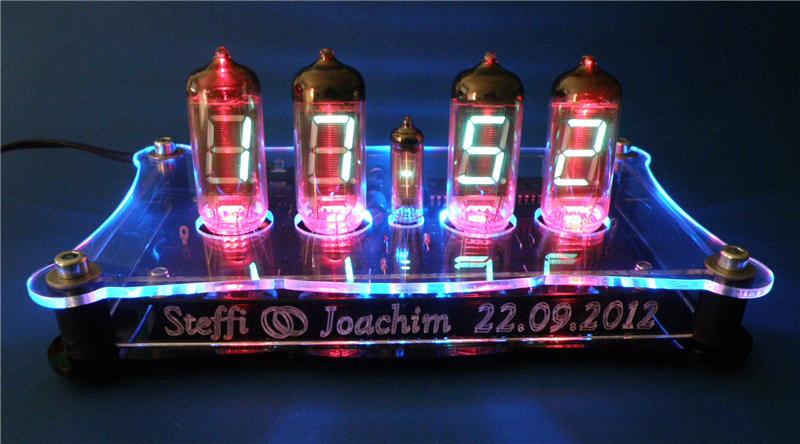

Das Hochzeitsgeschenk von Horst

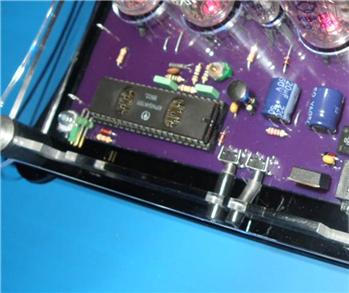

Die Platine habe ich chemisch verzinnt, und auf der Bestückungsseite mit

Laminat für Bestückungsdruck laminiert. UV - belichtet, Ränder mit Tamia

Modellbaufarbe gestrichen.



Sieht gut aus.



Horst








Fortsetzung folgt !
